ZLDL-ZRBSYZ-FB單相智能圓柱式低壓并聯電容器

產品型號：

ZLDL-電容器系列

• 打印頁面
• 加入收藏夾　　
• 下載中心

   本公司智能電容器常規產品采用內部自定義協議，同時為滿足用戶不同需求也可提供MODBUS-RTU通信協議或DTL645規約接口，可實現遙測、遙調、遙控、遙信等功能。方便不同廠商生產的控制設備可以連成工業網絡，進行集中監控和遠程控制。需要定制MODBUS-RTU通信協議或DTL645規約接口產品可與本公司銷售部門聯系洽談。


   HY系列智能式低壓電力電容器是0.4KV低壓電網高效節能﹑降低線損﹑提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元，晶閘管復合開關電路，線路保護單元，兩臺（△型）或一臺(Y型)低壓電力電容器構成。替代常規由智能控制器﹑熔絲﹑復合開關或機械式接觸器﹑熱繼電器﹑低壓電力電容器﹑指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置.改變了傳統無功補償裝置體積龐大和笨重的結構模式,從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?br/>
一、溫度保護（解決了電容器漲肚問題）

　　由于環境溫度過高、母線電壓偏高、諧波、漏電流等因素，導致電容器體內溫度升高，如果不采取措施，導致電容器漲肚。企業用戶每年都要更換部分電容器，電容器漲肚問題一直沒有得到有效解決。電力系統的室外桿上無功補償箱經過一個夏天的高溫就會有部分出現問題。

　　解決方案：在電容器內埋入溫度傳感器，利用CPU采集電容器體內溫度，在軟件中設定過溫保護定值，高于定值（60度）自動切除電容器，退出運行，確保設備不受損害。溫度低于定值（50度）自動投入。

二、過零投切技術（解決了投切涌流問題）

　　目前無功補償方式是采用交流接觸器投切，投電容器的時候容易產生涌流，對電容器、對電網都有沖擊；切電容器的時候，交流接觸器斷弧，導致如下結果：

　　1、電容器頻繁受到?jīng)_擊，容量衰減，壽命降低；

　　2、熔斷器容易擊穿；

　　3、交流接觸器容易損壞。

　　因?yàn)橛苛鞔螅蹟嗥魅菀妆粨舸?，部分開關廠改用微型斷路器。雖然方便了，但是存在隱患：微型斷路器的開斷能力只有4000A～6000A，如果發生相間短路，觸點就會粘聯，不能斷開控制回路，失去保護作用，嚴重的時候能夠?qū)е略郊?jí)跳閘，擴大故障面。

　　解決方案：采用微電子技術， CPU對電壓、電流的正弦波進行交流采樣，根據功率因數的變化，當需要增加無功的時候，在電壓過零點投入電容器；當需要減少無功的時候，在電流過零點切除電容器。“過零投切”技術減少了浪涌電流，以上問題也不存在了。

三、RS-485智能網絡通訊（解決了常規功率因數控制器易損壞的問題）

　　目前市場上的功率因數控制器品種繁多，價格差距很大，從200元到3000元不等，質量也差距很大?？刂破鞒霈F(xiàn)問題，整個系統癱瘓。在電力系統中，因?yàn)榭刂破鲹p壞而導致整個系統退出運行的案例很多。

　　解決方案：取消功率因數控制器這個環節，采用智能網絡技術，構建485通訊網絡，多臺電容器并聯使用，自動生成一個網絡，其中地址碼的一個為主機，其余則為從機，構成低壓無功自動控制系統。個別從機故障自動退出，不影響其余工作；主機故障自動退出，在其余從機中產生一個新的主機，組成一個新的系統。

四、多種規格電容器搭配混合補償（可以做到粗補和細補兼顧）

　　常規的無功補償系統普遍采用一種規格等容量的電容器，單只電容器容量可能過大，補償精度欠佳。

　　解決方案：利用微電子智能網路技術，可以搭配多種不同容量的電容器，CPU記錄每只電容器的網絡地址、容量大小，容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切，補償效果好。

五、混合補償（解決了三相不平衡狀態下的無功補償問題）

　　民用生活、機關單位辦公用電往往三相不平衡，中性線上電流偏大，三相功率因數不等，無法正確補償。如果按照某一相功率因數為標準進行三相補償，其他兩相很有可能出現過補/欠補現象。

　　解決方案：采用混合補償方案，三相補償＋單相補償結合。

　　另外，HY系列電容器還有如下優點：

一、積木結構

　　產品標準化、模塊化，取代了常規的功率因數控制器、熔斷器、交流接觸器、可控硅、熱繼電器、電容器，將其合為一個整體，組屏安裝的時候采用積木堆積方式。

二、接線簡單

　　常規模式，從控制器、熔斷器、接觸器、可控硅、熱繼電器、電容器，每路電容器需要約30根線。一個柜內10路電容器，需要約300根線。要產品每兩路電容器只需要3根線，10路電容器只需要15根線。生產工時比常規模式減少80％以上，減少80％的節點，減少90％連接線，降低器件能耗、導線能耗、接點能耗，柜內溫升小。

　　柜內簡潔，可以分體運輸，在使用現場快速組裝。

三、擴容方便：

　　產品體積小、接線簡單，隨著用戶電力負荷的增加，可以隨時增加電容器的數量，改變了常規模式因接線復雜、一成不變的局限性，適應企業發展的需要，可以分期投資。

　　還可以方便地進行容量配置調整，實現無功補償優化：容量富余，拆卸幾組；容量不足，隨時補充幾組。

四、維護方便：

　　智能式電容器CPU具備自診斷功能，實時監測每一個元器件是否處于安全運行狀態，如果異常，指示燈亮，并且在數碼顯示屏上報故障類型，有利于現場故障查找。

HY系列智能組合式低壓電力電容補償裝置

1概述

智能組合式低壓電力電容補償裝置(智能組合式低壓節能電力電容器）是0.4kV低壓配電網降低線損、提高功率因數、改善電能質量和節能降耗的智能型無功補償裝置。集成了現代測控，電力電子，網絡通訊，自動化控制，電力電容器等先進技術。改變了傳統無功補償裝置落后的控制器技術和落后的機械式接觸器或機電一體化開關作為投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，恒一新一代智能電容器具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?br/>
2我公司產品獨有的特色

①多項國家證書        ②國家星火計劃項目          ③通過國家強制性認證         ④產品節能 ≥ 13%

⑤歐美暢銷                        ⑥通過帶負荷100萬次投切試驗                ⑦國際領先水平

3應用領域

本電容補償裝置為改善供電功率因數、提高電網效率提供解決方案。主要應用領域有：

■工廠配電系統                  ■居民小區配電系統                    ■市政商業建筑

■交通隧道配電系統           ■箱變、成套柜、戶外配電箱

4型號及含義

5正常工作條件和安裝條件
5.1環境空氣溫度：-25℃~ +55℃
5.2相對濕度：40℃時 ≤20%；20℃時 ≤90%
5.3海拔高度：≤2000m
5.4環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動
6主要參數及其它條件
6.1測量誤差
       電壓：≤±0.5%，電流：≤±0.5%，有功功率：≤±1%，功率因數：≤±1%，溫度：±1℃
6.2保護誤差
      電壓：≤±0.5%，電流：≤±0.5%，溫度：±1℃,時間：±0.1s
6.3 無功補償參數
      無功補償誤差：≤電容器容量的50%，電容投切時間：≥10s，可自行設定為10s~180s之間，6.4可靠性參數
      控制準確率：100%，投切允許次數：100萬次，電容器容量運行時間衰減率：≤1%/年，
      電容器容量投切衰減率：≤0.1%/萬次
6.5電源條件：額定電壓：380V±20%；諧波電壓：正弦波，總畸變率不大于5%；
      額定頻率：50Hz 或60Hz；諧波電流：共公連接點的諧波電流允許值不超過GB/T14549-1993
      標準值要求。功率消耗：≤3W。
6.6執行標準：電氣間隙與爬電距離、絕緣強度、安全防護、 短路強度、 采樣與控制電路均符合
      GB/T15576-2008《低壓成套無功功率補償裝置》中對應條款的要求。
6.7主要產品型號規格及數據表

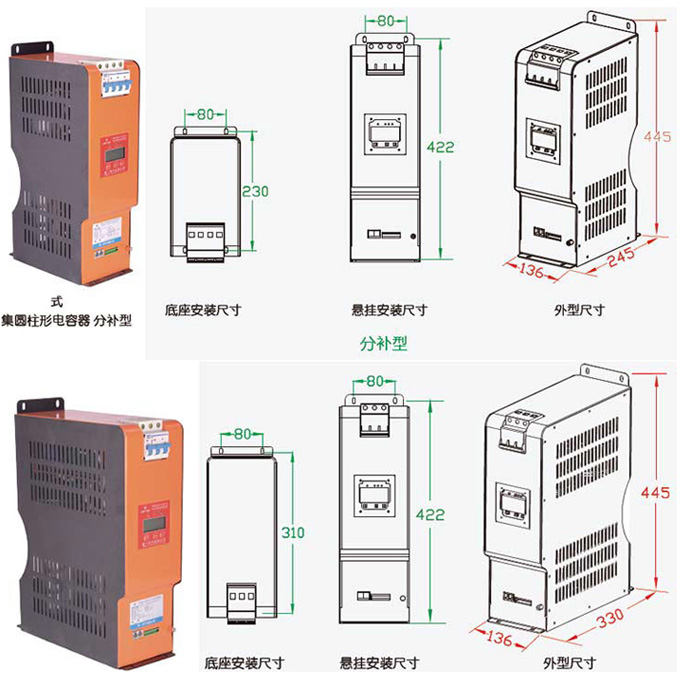

7外型及安裝尺寸

9性能特點
9.1模塊化結構
     智能組合式低壓電力電容補償裝置為模塊化結構，體積小、現場接線簡單、維護方便。只需要增加模塊數量即可實現無功補償系統的擴容。
9.2高品質電容器
      采用自愈式低壓補償電容器，電容器內置溫度傳感器，反映電容器內部發熱程度，實現過溫保護。嵌入投切開關模塊：智能電容器內置投切開關模塊。投切開關采用復合開關或同步開關技術，實現電容器“零投切”，保障投切過程無涌流沖擊，無操作過電壓。開關模塊動作響應速度快，可頻繁操作。
9.3完善的保護設計
      智能組合式低壓電力電容補償裝置具有停電保護、短路保護、電壓缺相保護、電容器過溫保護等功能，有效保障電容器安全，延長設備壽命。
9.4控制技術先進控制物理量為無功功率，采用無功潮流預測和延時多點采樣技術，確保投切無振蕩。重載時，無功得到充分補償。
9.5防投切振蕩技術
        采用獨特的設計原理，防止控制器死機而產生的不補償或過補償現場，防止電容器投切振蕩。
9.6自動補償無功功率
       智能組合式低壓電力電容補償裝置根據負荷無功功率的大小自動投切，動態補償無功功率，改善電能質量。智能組合式低壓電力電容補償裝置可單臺使用、也可多臺聯機使用。
9.7人機界面友好
       顯示電流、電壓、無功功率等設備運行參數。顯示投切狀態、投切開關模塊故障狀態、通訊狀態。并可方便實現調試/工作狀態切換、手動/自動操作功能。
9.8智能組合式低壓電力電容補償裝置的構成
     智能組合式低壓電力電容補償裝置為模塊化設計，組成模塊有：高品質電容器+智能測控模塊+投切開關模塊+線路保護模塊+人機界面模塊
9.9智能組合式低壓電力電容補償裝置可單臺使用，也可多臺聯機使用。替代由智能控制器、熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等由導線連接而組成的常規自動無功補償裝置。
10與常規電容器比較

 11接線圖示
見 資料下載 (產品使用說明書)
12訂貨須知
12.1用戶須提供產品額定電壓、額定容量、共補型或分補型等參數。
12.2用戶盡量提供使用場所的一些特征。
例如：HYFB/450/30(20+10)    20臺
訂貨HYFB系列，電容器額定電壓450V，額定容量為30kvar, 數量20臺。
